LED驅動電路配套貼片功率電感
2020-03-26 13:07:21
admin
736

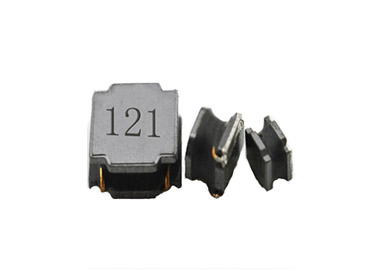

生產LED驅動電路的客戶聯系上谷景電子，詢問兩款貼片功率電感。
GNR5040NT4R7，電感尺寸參數：5.0*5.0*4.0，電感量：4.7uH±30%，電阻值：57mΩ，額定電流量：2.2A。
GNR4020MT150，電感尺寸參數：4.0*4.0*2.0，電感量：15uH±20%，電阻值：230mΩ，額定電流量：1.35A。
這兩款貼片功率電感并非使用在同一組電路環境之中，從兩款電感的參數性能中便能看出端倪。
貼片功率電感GNR5040NT4R7在尺寸參數上相對較大，并不適用于有明確低高度限制的電路板，但是貼片功率電感GNR5040NT4R7卻能使用在2.2A電流相對較大的電路環境之中。而貼片功率電感GNR4020MT150正好相反，可以使用在有一定高度限制的電路環境之中，但是只支持1.35A的電流環境。

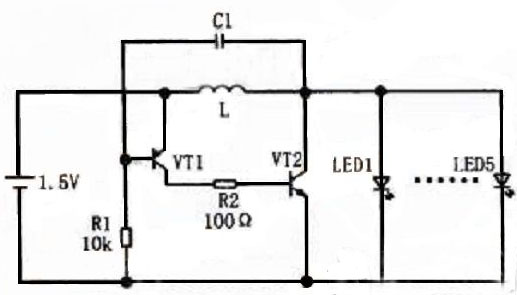

谷景電子了解到一款使用到貼片功率電感的電路圖，貼片功率電感在其中起到儲能和能放作用：
1.儲能作用，當電路通電后，電流將從正極流經貼片功率電感L、VT2（c）極到e極，流回電源負極，電源對貼片功率電感L充電，貼片功率電感L儲存能量，并且具備自感電動勢。
2.能放作用，經過一段時間，VT1基極電位再次上升，隨后迅速截止，VT2也截止，貼片功率電感L之前儲存的能量釋放，發光管上的電源電壓加到貼片功率電感L上產生了自感電動勢，達到升壓的目的，確保LED的發光。
蘇州谷景電子有限公司，專注于設計、研發、銷售高品質功率繞線電感，高頻電感，鐵氧體電感以及相關安規器件電感，并提供完善的技術服務與專業的解決方案。
編：Bouquet
